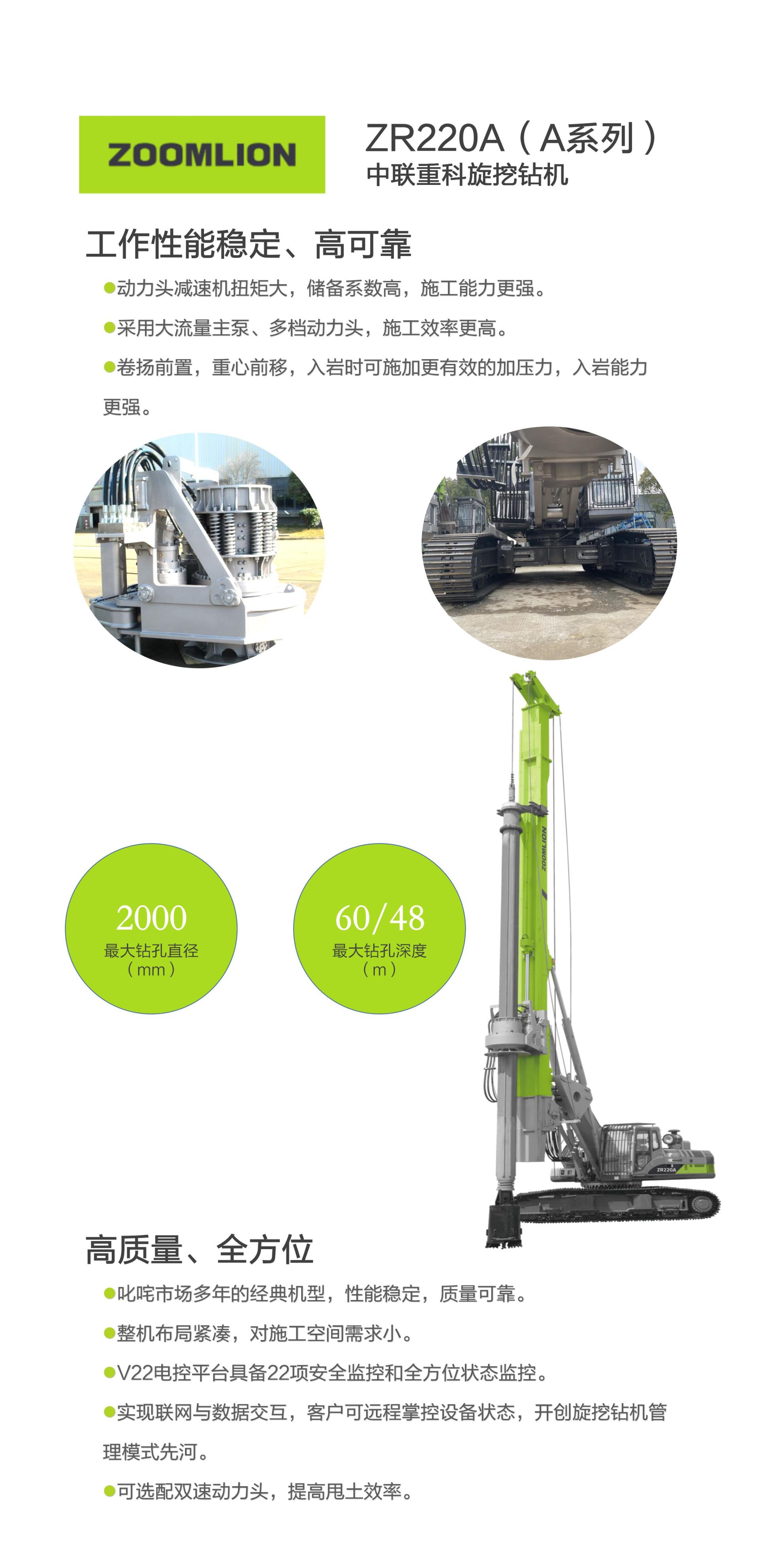

ZR220A旋挖鉆機
1.叱咤市場多年的經典機型,性能穩定,質量可靠。
2.整機布局緊湊,對施工空間需求小。
3.動力頭減速機扭矩大,儲備系數高,施工能力更強。
4.采用大流主泵、多檔動力頭,施工效率更高。
5.卷揚前置,重心前移,入巖時可施加更有效的加壓
力,入巖能力更強。
6.V22電控平臺具備22項安全監控和全方位狀態監控。
7.實現聯網與數據交互,客戶可遠程掌控設備狀態,開
創旋挖鉆機管理模式先河。
8.可選配雙速動力頭,提高甩土效率。
ZR220A旋挖鉆機性能參數表 |
||||||
主要參數 | 單位 | 數值 | 備注 | |||
鉆孔參數 | ||||||
**大鉆孔直徑 | mm | 2000 | ||||
**大鉆孔深度 | m | 60/48 | 摩阻桿/機鎖桿 | |||
動力頭 | ||||||
**大輸出扭矩 | kN.m | 240 | ||||
轉速范圍 | rpm | 6~26 | ||||
加壓系統 | ||||||
加壓方式 | 加壓油缸 | |||||
加壓力 | kN | 180 | ||||
起拔力 | kN | 200 | ||||
**大加壓行程 | mm | 5300 | ||||
主卷揚 | ||||||
卷筒結構型式 | 雙層 | |||||
**大單繩拉力 | kN | 200 | ||||
**大速度 | m/min | 63 | ||||
鋼絲繩直徑 | mm | 28 | ||||
副卷揚 | ||||||
**大單繩拉力 | kN | 90 | ||||
**大速度 | m/min | 66 | ||||
鋼絲繩直徑 | mm | 22 | ||||
桅桿傾角 | ||||||
前/后 | ° | 5/90 | ||||
左/右 | ° | ±4.5 | ||||
發動機 | ||||||
發動機型號 | Cummins QSL9 | |||||
發動機額定功率 | kW | 242 | ||||
發動機排放標準 | 國Ⅲ | |||||
發動機排量 | L | 8.9 | ||||
底盤 | ||||||
履帶外寬(**小~**大) | mm | 3100-4400 | ||||
履帶板寬度 | mm | 800 | ||||
尾部回轉半徑 | mm | 4132 | ||||
整機 | ||||||
工作質量 | t | 73 | ||||
**大牽引力 | kN | 423 | ||||
**大行走速度 | km/h | 2.26 | ||||
整機高度 | m | 21 | ||||
可配置鉆桿型號 |
||||||
型號 | 鉆深m | 備注 | ||||
摩阻桿Φ440-5×13.5m | 60 | |||||
機鎖桿Φ440-4×13.5m | 48 | 標配 |
