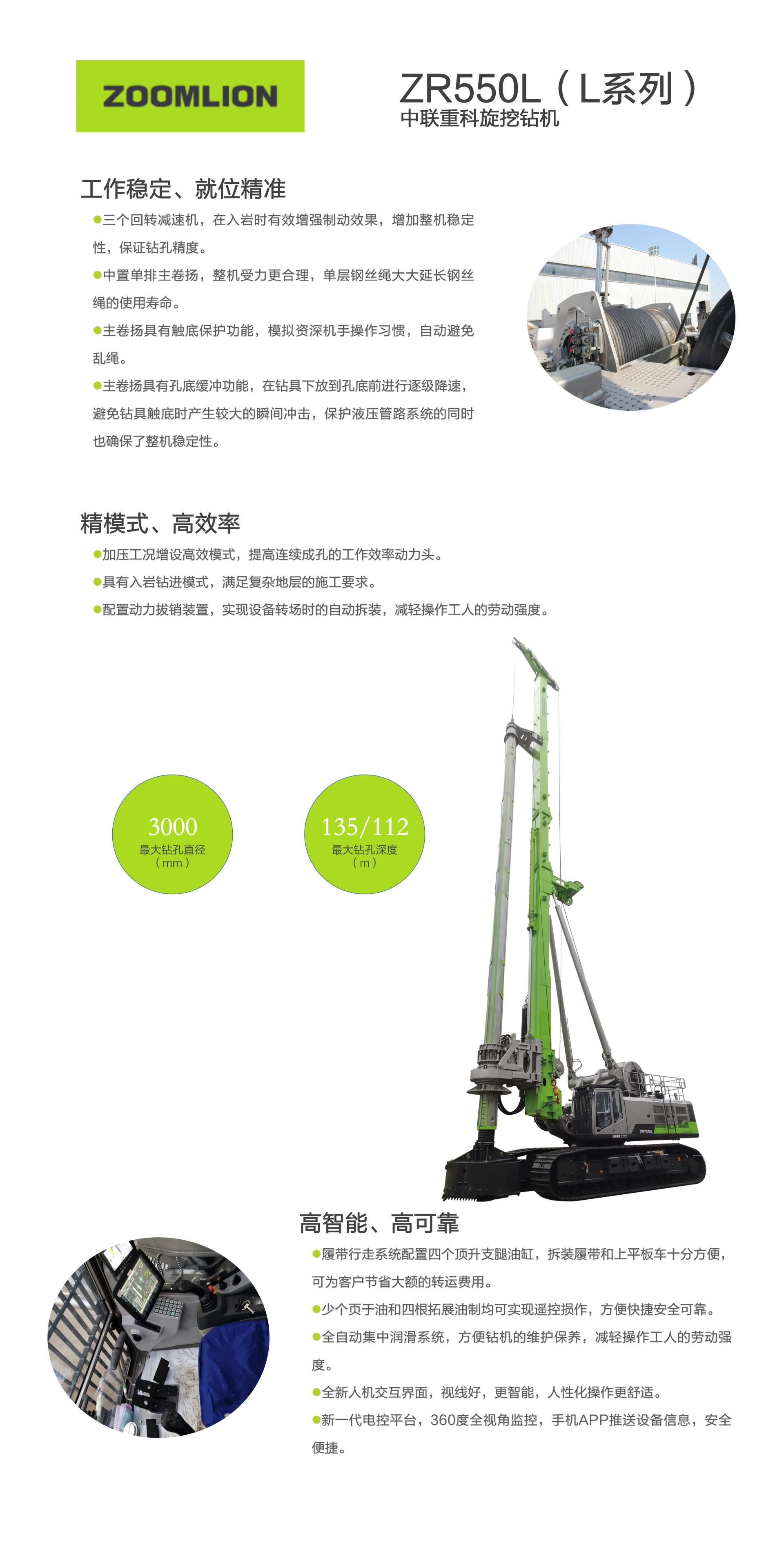

ZR550L
-
- 選擇產品類型
-
- 選擇產品小類
-
請先選擇產品類型
- 產品描述
- 規格配置
1.三個回轉減速機，在入巖時有效增強制動效果，增加
整穩定性，保證鉆孔精度；
中置單主卷?yè)P(yáng)，整機力更合理，單層鋼絲大大
長鋼絲繩的用壽命；
2.主卷?yè)P(yáng)具有觸底保護功能，模擬資深手操作習慣，
自動避免亂繩：
3.主卷?yè)P(yáng)具有孔底緩沖功能，在鉆具下到孔底前進行
逐級降速，免鉆具觸底時產生較大的瞬間沖擊，保
護壓管路系統的同時也確保了整機穩定性；
4.加壓工況增設高效模式，提高連續成孔工作效率；
＊力頭具有巖進式，滿足復雜地層的工要求；
5.配置動力拔銷裝置，實現設備轉場時的自動拆裝，減
輕操工人勞動度；
＊履帶行走系統配置四個頂升支腿油缸，拆裝屋帶和上
平板車十分方便，可為客戶節省大新的轉運費用；
6.四個頂開油紅和四根拓展油江均可實現通控操作，方
便快安全可靠：
7.全自動集中潤滑系統，方便鉆機的維護保養，輕操
工人的勞動強度；
8.全人機交互界面，視線好，更智能，人性化操作更
舒適：
9.新代電控臺，360座全視角監控，手機APP推送
設備信息，安全便捷。
整穩定性，保證鉆孔精度；
中置單主卷?yè)P(yáng)，整機力更合理，單層鋼絲大大
長鋼絲繩的用壽命；
2.主卷?yè)P(yáng)具有觸底保護功能，模擬資深手操作習慣，
自動避免亂繩：
3.主卷?yè)P(yáng)具有孔底緩沖功能，在鉆具下到孔底前進行
逐級降速，免鉆具觸底時產生較大的瞬間沖擊，保
護壓管路系統的同時也確保了整機穩定性；
4.加壓工況增設高效模式，提高連續成孔工作效率；
＊力頭具有巖進式，滿足復雜地層的工要求；
5.配置動力拔銷裝置，實現設備轉場時的自動拆裝，減
輕操工人勞動度；
＊履帶行走系統配置四個頂升支腿油缸，拆裝屋帶和上
平板車十分方便，可為客戶節省大新的轉運費用；
6.四個頂開油紅和四根拓展油江均可實現通控操作，方
便快安全可靠：
7.全自動集中潤滑系統，方便鉆機的維護保養，輕操
工人的勞動強度；
8.全人機交互界面，視線好，更智能，人性化操作更
舒適：
9.新代電控臺，360座全視角監控，手機APP推送
設備信息，安全便捷。
|
ZR500L?旋挖鉆機性能參數表 |
||||||
| 主要參數 |
單位 |
數值 |
備注 |
|||
|
鉆孔參數 |
||||||
|
**大鉆孔直徑 |
mm |
3000/3500?（選配） |
|
|||
|
**大鉆孔深度 |
m |
135/112 |
摩阻桿/機鎖桿 |
|||
|
動力頭 |
||||||
|
**大輸出扭矩 |
kN.m |
500 |
|
|||
|
轉速范圍 |
rpm |
5.2～19 |
|
|||
|
加壓系統 |
||||||
|
加壓方式 |
加壓油缸 |
|||||
|
加壓力 |
kN |
480 |
|
|||
|
起拔力 |
kN |
480 |
|
|||
|
**大加壓行程 |
mm |
6000 |
|
|||
|
主卷?yè)P(yáng) |
||||||
|
卷筒結構型式 |
單層，一機雙馬達 |
|||||
|
**大單繩拉力 |
kN |
600 |
**一層? |
|||
|
**大速度 |
m/min |
55 |
|
|||
|
鋼絲繩直徑 |
mm |
46 |
|
|||
|
副卷?yè)P(yáng) |
||||||
|
**大單繩拉力 |
kN |
200 |
|
|||
|
**大速度 |
m/min |
60 |
|
|||
|
鋼絲繩直徑 |
mm |
26 |
|
|||
|
桅桿傾角 |
||||||
|
前/后 |
° |
5/15 |
|
|||
|
左/右 |
° |
3 |
|
|||
|
發動機 |
||||||
|
發動機型號 |
Cummins?QSX15-C600 |
|||||
|
發動機額定功率 |
kW |
447?/2100 |
|
|||
|
發動機排放標準 |
|
Ⅲ |
|
|||
|
發動機排量 |
L |
15 |
|
|||
|
底盤 |
||||||
|
履帶外寬（**小~**大） |
mm |
4750-6200 |
|
|||
|
履帶板寬度 |
mm |
1000 |
|
|||
|
尾部回轉半徑 |
mm |
5130 |
|
|||
|
整機 |
||||||
|
工作質量 |
t |
196 |
含鉆桿鉆具 |
|||
|
**大牽引力 |
kN |
918 |
|
|||
|
**大行走速度 |
km/h |
1.35 |
|
|||
|
整機高度 |
m |
33 |
標配42米鉆桿 |
|||
|
可配置鉆桿型號 |
||||||
|
型號 |
鉆深m |
備注 |
||||
|
摩阻桿Φ630-6×24m |
135 |
標配 |
||||
|
機鎖桿Φ630-5×24m |
112 |
選配 |
||||
|
機鎖桿Φ630-4×22m |
88 |
標配 |
||||
